Loudness do áudio¶
O medidor analisa um programa de áudio na entrada do stream, antes da transcodificação e dos demais processamentos. Decodifica uma cópia da faixa selecionada na frequência de amostragem original, preservando os canais. Não altera o áudio do stream.
Ativar a medição¶

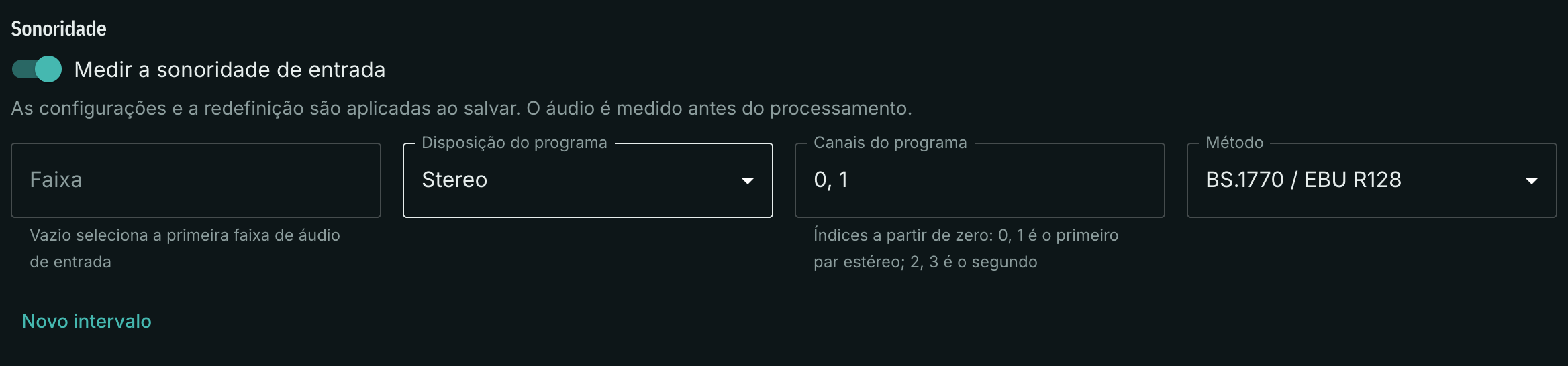

Abra a aba Processamento do stream, ative Medir a sonoridade de entrada e salve a configuração. Por padrão, mede a primeira faixa de áudio, com os canais estéreo 0, 1, segundo BS.1770 / EBU R128. Desative o interruptor e salve para interromper a medição.
| Ajuste | Significado |
|---|---|
| Faixa de áudio | ID da faixa, por exemplo a1. Vazio seleciona a primeira faixa de áudio. |
| Disposição do programa | Mono, estéreo ou 5.1. |
| Canais de entrada | Índices separados por vírgulas, começando em zero: um para mono, dois para estéreo ou seis para 5.1. Devem ser distintos e menores que 64. |
| Método | BS.1770 / EBU R128 ou energia sem ponderação. |
| Limiar de silêncio | Apenas para energia sem ponderação: inteiro de −120 a 0 dBFS. Padrão: −60 dBFS. |
Para um par estéreo nos canais 15 e 16 de uma entrada de captura, informe 14, 15. Em 5.1, liste os canais na ordem L, R, C, LFE, Ls, Rs. LFE é excluído da soma ponderada BS.1770, mas participa de True Peak.
A disposição seleciona um programa. O painel mede um programa por stream, não todos os pares estéreo da entrada. Suporta 44,1, 48, 96 e 192 kHz. Se a faixa selecionada estiver ausente, aparece Sem áudio; um formato incompatível exibe a causa no painel.
Escolher o método¶
BS.1770 / EBU R128 mede o loudness integrado em LUFS com gating, pesos padrão por canal e ponderação K. Use para monitorar programas de radiodifusão. A medição por si só não certifica a conformidade com uma especificação de entrega nem normaliza o nível automaticamente.

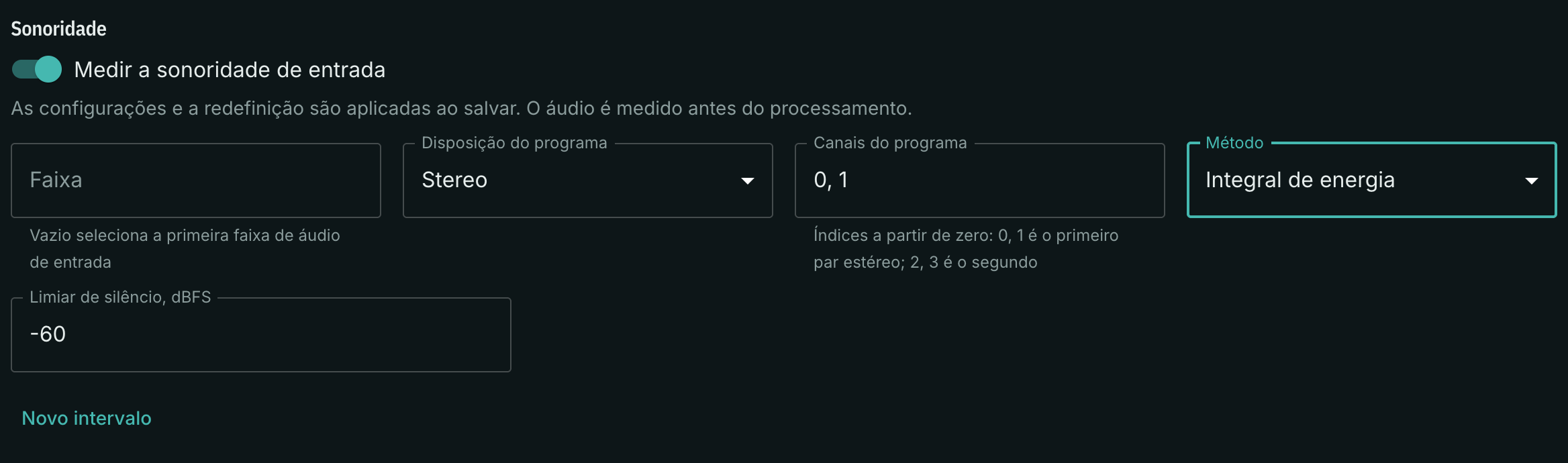

Integral de energia integra a soma dos quadrados das amostras normalizadas em blocos aceitos de 100 ms, em FS²·s. Aceita apenas blocos cuja potência média supera o limiar absoluto de silêncio. O painel também mostra a duração aceita. O resultado é energia, não LUFS integrados: não aplica ponderação K, gating relativo nem exclusão de LFE.
Ambos os métodos fornecem loudness momentâneo, de curto prazo e True Peak. Clique em Novo intervalo e salve para iniciar outro intervalo. Alterar a faixa, os canais ou o método também inicia um novo intervalo.

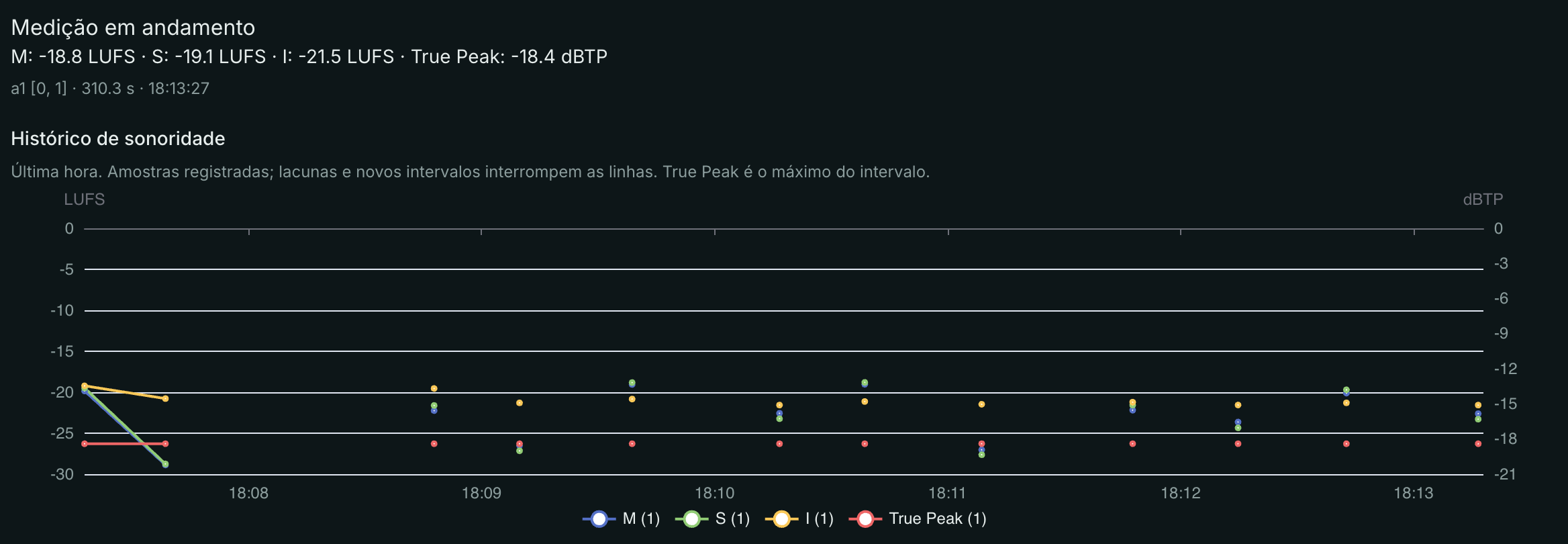

Ler os valores e o gráfico¶
O painel mostra a faixa selecionada, a duração do intervalo, o horário da última medição e os seguintes valores:
- M — loudness momentâneo em 400 ms, em LUFS.
- S — loudness de curto prazo em 3 segundos, em LUFS.
- I — loudness integrado com gating desde o início do intervalo, em LUFS; disponível em BS.1770.
- True Peak — pico desde o início do intervalo, em dBTP.
Um traço indica que o resultado ainda não está disponível ou não tem valor numérico finito. Silêncio e ausência de áudio são estados distintos. Após 1,5 segundo sem áudio, os níveis atuais são apagados.
O gráfico mostra a última hora armazenada pelo serviço local de métricas. Atualiza a cada 10 segundos, na cadência habitual de envio de métricas; não mostra cada resultado DSP de 100 ms. LUFS e dBTP têm eixos separados. O histórico começa a ser preenchido ao ativar a medição; os níveis anteriores não são reconstruídos.
Reinícios, trocas de fonte, descontinuidades de áudio, estouros da fila e telemetria ausente ou desatualizada deixam lacunas. Uma lacuna não é um zero medido. Se o serviço de métricas estiver indisponível, o painel informa o erro de histórico e mantém as medições atuais. A retenção depende das configurações existentes do serviço local de métricas.
