Estado da alocação

Cada atribuição e cada mudança o layouter registra junto com o motivo. Às perguntas «por que este stream está aqui» e «por que ele não está aqui» quem responde é a interface.

As decisões podem ser vistas em três lugares.

  • Distribuição — um item do menu lateral; a própria tela se chama Layouter. O trabalho do subsistema inteiro: a última execução e o histórico de execuções.
  • A aba Layout da página do stream — o estado da alocação, as demandas não atendidas, as atribuições vigentes desse stream e o histórico de mudanças. Uma demanda não atendida é uma atribuição de que o stream precisa mas que não foi possível criar.
  • O slice de streams na página do streamer — o que foi entregue a uma máquina: todas as suas atribuições com papéis e configurações de servidor. Descrito no diagnóstico do streamer.

A última execução

O primeiro cartão da tela Layouter responde se a sua mudança já foi considerada. Ele traz o número da execução, a hora, o resultado e os contadores do que foi feito. Se a execução for mais antiga que a sua edição, a mudança ainda não foi processada.

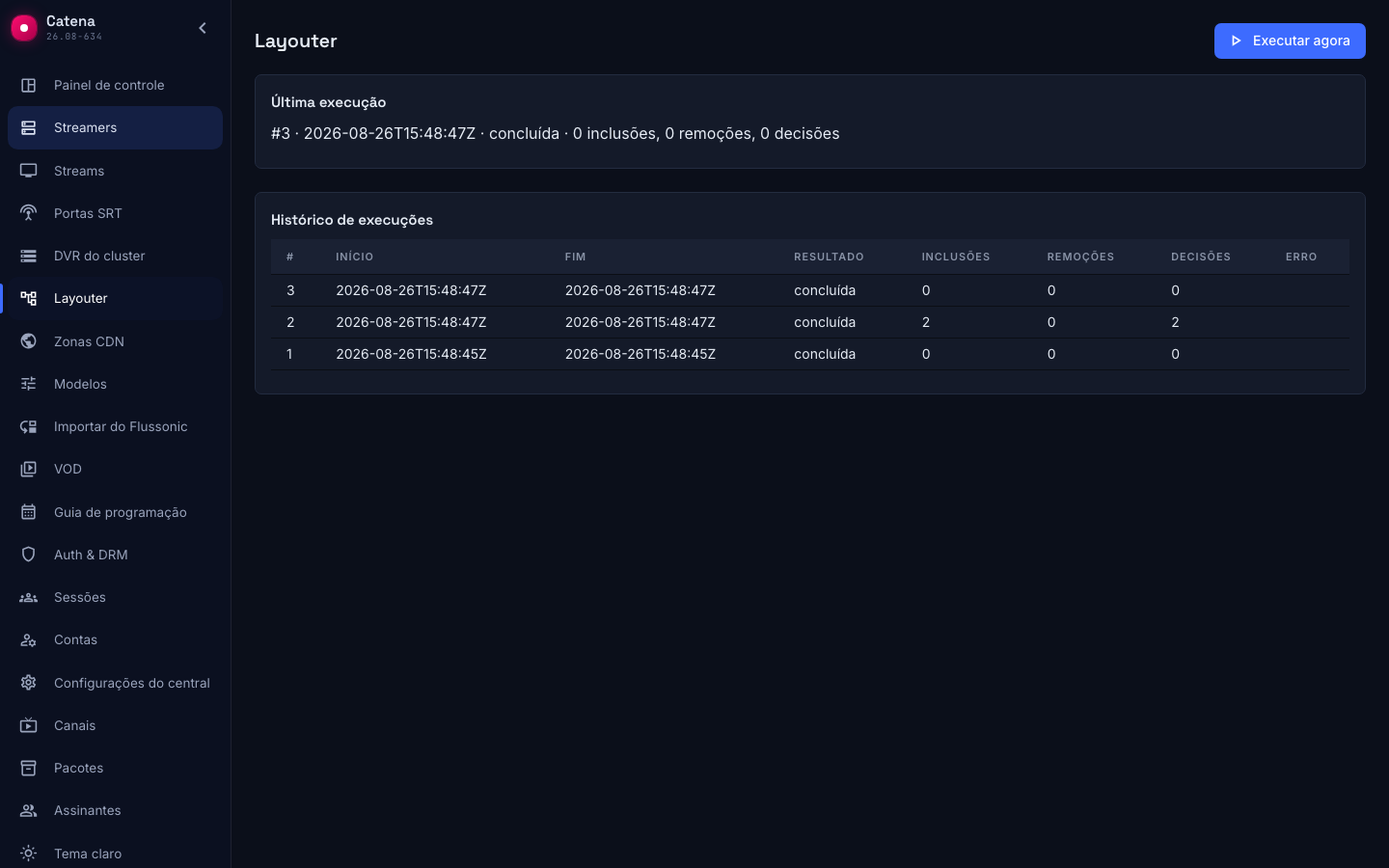

A tela Layouter: a última execução e o histórico

Quase nunca há o que esperar. A execução começa sozinha quando a configuração muda, e a cada poucos segundos o layouter verifica, mesmo sem mudanças, se é hora de recalcular as atribuições. Ao lado do cartão há um botão Executar agora que faz o mesmo imediatamente. A resposta dele Entrada inalterada, execução ignorada significa que desde a execução anterior nada mudou e não há o que recalcular.

Histórico de execuções

O histórico responde quando o layouter mudou as atribuições pela última vez, com que frequência ele faz isso e se alguma execução foi interrompida. A tabela vai das execuções novas para as antigas: quando começou e terminou, como acabou e quantas mudanças trouxe.

  • Inclusões — quantas atribuições foram criadas ou atualizadas.
  • Remoções — quantas atribuições foram retiradas.
  • Decisões — quantas entradas foram acrescentadas ao diário de decisões dos streams. Não é a soma das duas anteriores: mudar um stream para outro streamer é uma entrada do diário, embora nas atribuições isso apareça como uma remoção mais um surgimento.

Há três resultados. Concluída — a execução chegou ao fim. Falhou — o texto do erro está na última coluna. Interrompida — a execução não chegou ao fim, ou está rodando agora e ainda não tem hora de término.

Uma execução com zeros em todos os contadores é um resultado normal. A entrada mudou, mas não foi preciso reatribuir nada.

Do lado do stream

Por que o stream está atribuído justamente aqui é mostrado pela aba Layout da página do stream. Acima da tabela está o estado da alocação. Ele responde se os streamers executaram a decisão do layouter, não se o stream funciona.

  • aplicado — a configuração chegou a todos os streamers atribuídos.
  • configurando — decidido, ainda sem confirmação.
  • desatualizado — um streamer roda uma versão antiga.
  • rejeitado — um streamer recusou aplicar a configuração, o motivo está na tabela.
  • sem alocação — o stream não tem atribuições.

A tabela Layout atual traz as atribuições vigentes do stream.

  • Config — a seta expande a configuração entregue ao streamer. Seu conteúdo depende do papel da atribuição: o processamento de publicação inclui uma entrada de publicação e os parâmetros de transcodificação e gravação, se ativados; o encaminhamento inclui uma entrada de publicação e um push publish-relay que envia o stream ao processador.
  • Streamer e Papel — onde o stream roda e o que aquela máquina faz para ele.
  • Config editada — quando a configuração do stream foi alterada pela última vez. O valor pertence ao stream e é o mesmo em todas as linhas.
  • Aplicado — até onde este streamer chegou. Aqui aparece a hora da configuração que ele considerou, ou «ainda não», ou o motivo pelo qual ele recusou a configuração. Uma hora mais antiga que a de Config editada significa que a edição ainda não chegou a esta máquina.
  • Criado em e Atualizado — quando a atribuição surgiu e quando o layouter remontou pela última vez a configuração para ela.
  • Motivo — por que a atribuição surgiu ou mudou.

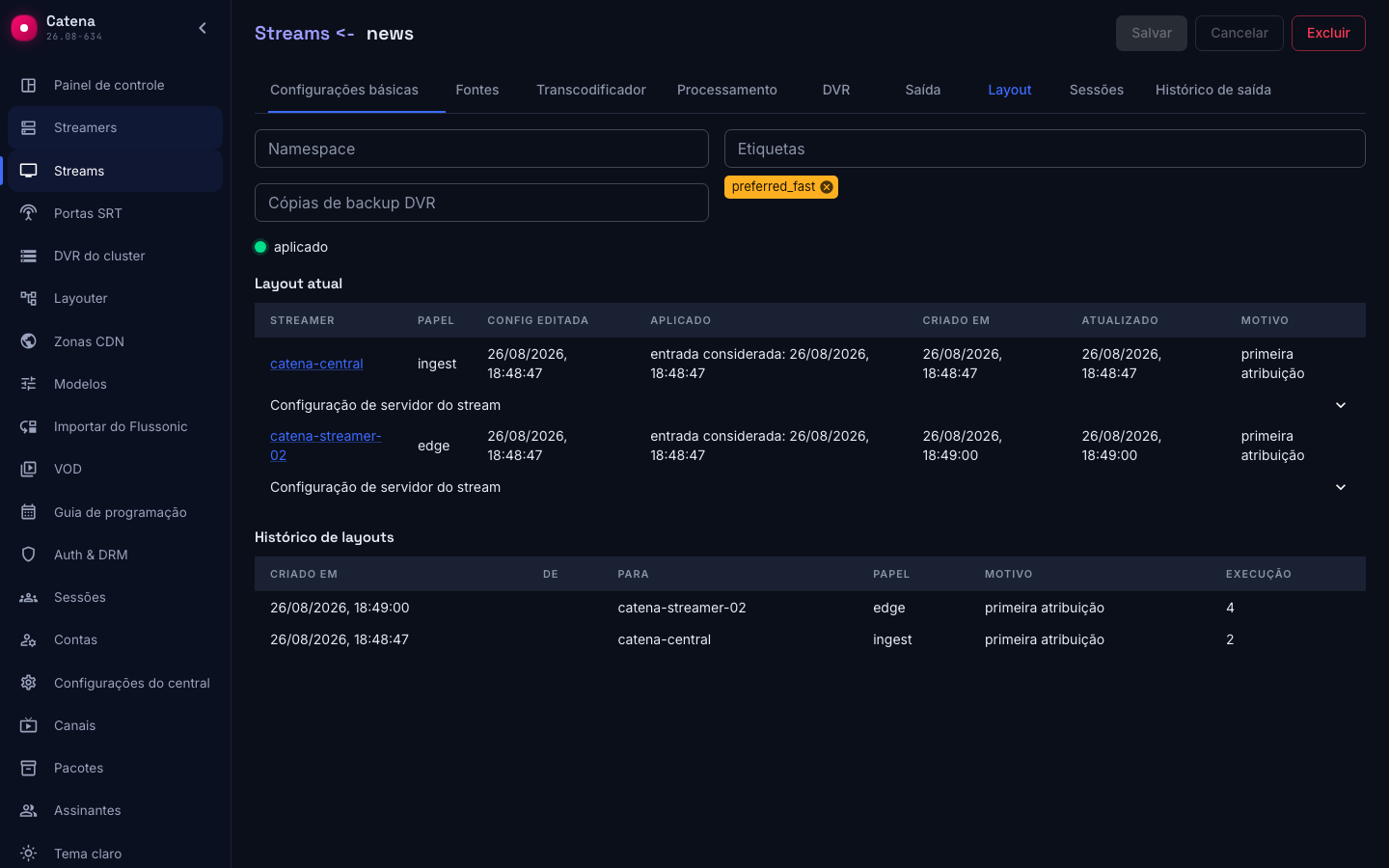

A aba Layout do stream: atribuições de ingest e edge, a configuração de servidor do ingest expandida, histórico abaixo

Abaixo está o histórico de atribuições: de, para, papel, motivo e número da execução. Por ele se vê quando e por que motivo um stream foi mudado.

Nessa mesma aba são editados o Namespace, as Etiquetas e as Cópias de backup DVR do stream — o que elas governam.

Se um stream está em outro lugar ou em lugar nenhum

Esse stream aparece vermelho na lista de streams, e no cabeçalho da sua página está o banner O layouter não criou todas as atribuições do stream. O botão do banner abre a aba Layout, onde acima da tabela de atribuições está o bloco Necessidades de atribuição em aberto. Nele, por papel — quantas atribuições o stream precisa, quantas foram criadas e por quais motivos os demais streamers não serviram.

ingest: 0 de 1 atribuídos — rejeitados: 2 × nó não possui uma etiqueta exigida pelo stream

Lê-se assim: o stream precisa de um ingest, nenhum foi criado, e a ambos os streamers falta uma etiqueta que o stream exige. O motivo nomeia exatamente o que verificar.

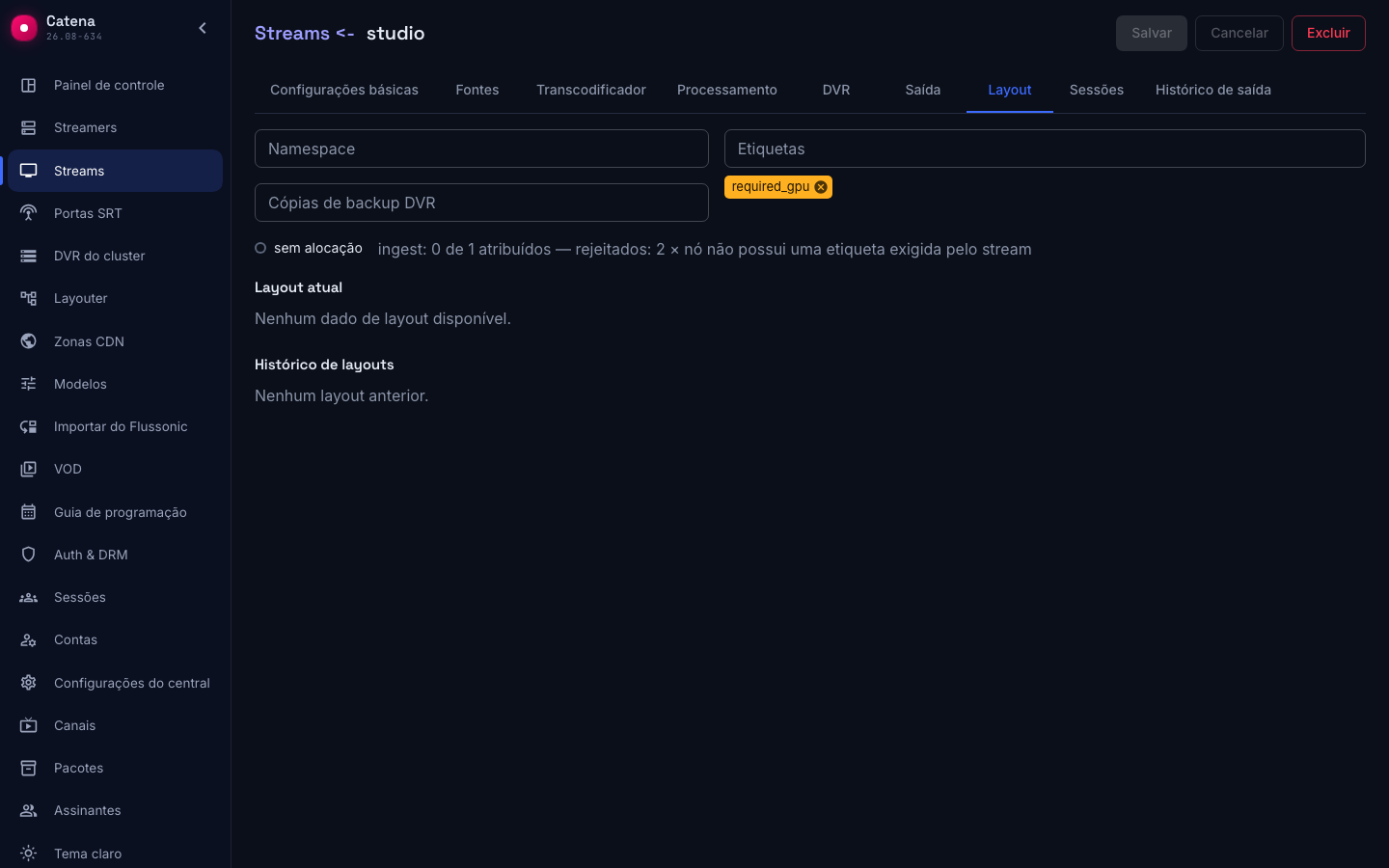

Um stream sem atribuição: o banner no cabeçalho e o bloco da demanda não atendida com o motivo da recusa

Motivo na interface O que fazer
namespace não corresponde Comparar o Namespace do stream na aba Layout e o dos streamers na aba Cluster. Os valores devem coincidir literalmente, vazio com vazio
nó não possui uma etiqueta exigida pelo stream O stream leva required_X. Adicionar a propriedade X a um streamer ou retirar o requisito do stream
stream não possui uma etiqueta exigida pelo nó O caso inverso. Adicionar a propriedade X ao stream ou retirar required_X do streamer
limite de streams atingido Aumentar o Limite de streams do streamer ou liberar a máquina mudando parte dos streams
o nó não tem placas de transcodificação O stream está com codificação em NVIDIA e nenhum dos streamers aptos tem placas. Adicionar uma máquina com placas ou passar o stream para CPU
o nó não tem armazenamento de arquivo O stream tem arquivo configurado e o streamer não tem discos de arquivo — o de ingest ou o streamer DVR a que cabe a gravação. Configurá-los nas definições do streamer
o arquivo do nó está cheio A ocupação dos discos está acima do Limite de DVR, %. Liberar espaço ou aumentar o limiar
sem endereço utilizável Confira os endereços de conexão e entrega do streamer e da fonte. O encaminhamento de publicações precisa de um endereço acessível do processador; a entrega do arquivo, do endereço do streamer que o armazena
papel do nó incompatível Confira Papel em Cluster: é necessário o papel Streamer. Para uma cópia em um namespace com streamers DVR, é preciso outro streamer DVR
nó offline Os streamers aptos não estão reportando. Veja o registro e o diagnóstico do streamer
o nó é um nó edge Um streamer edge não recebe publicações nem executa ingest, processamento de publicações ou gravação de cópias. É necessário um streamer sem Nó edge
o nó é um nó DVR Um streamer DVR não executa ingest nem processa publicações. É necessário um streamer sem Nó DVR
conflito com o nó dvr record Não se cria uma cópia, uma atribuição de restos nem uma limpeza no streamer que grava esse stream. A cópia precisa de outro streamer adequado com armazenamento de arquivo
capacidade de transcodificação excedida Confira o limite GPU e as resoluções de saída. Adicione um streamer com capacidade suficiente ou reduza a transcodificação; aumente o limite somente se houver recursos
processamento da publicação não atribuído Primeiro resolva a demanda não atendida de publicação: o encaminhamento e a cópia precisam de um processador
a recepção de publicações está desativada no nó Ative Recepção inicial de publicações no streamer que deve receber conexões SRT
conflito com a recepção de publicações Para a cópia, escolha um streamer com Recepção inicial de publicações desativada e armazenamento de arquivo configurado
conflito com o processamento de publicações A atribuição conflita com o processamento desse stream. A cópia precisa de outro streamer
sobrecarga de CPU O uso do processador ultrapassa 90%. Libere recursos ou adicione um streamer
sobrecarga de rede Confira o tráfego e o Limite de rede, kbit/s. Reduza a carga de rede ou adicione um streamer; aumente o limite apenas dentro da largura de banda disponível
ingest não atribuído Resolva a demanda não atendida de ingest: as atribuições dependentes precisam de uma fonte
conflito com o nó ingest A cópia precisa de outro streamer: não pode compartilhar o servidor com o ingest do mesmo stream
conflito com um nó backup O streamer já tem uma cópia desse arquivo. Não é necessária uma atribuição separada de restos ou limpeza
nó removido do cluster Confira o registro de streamers. Se o servidor deve estar no cluster, restabeleça a conexão e aprove o registro
stream desabilitado Ative o stream para retomar a operação
DVR desabilitado Ative a gravação em DVR se precisar de arquivo
número de backups reduzido Confira Cópias de backup DVR em Layout. Aumente o valor se precisar de mais cópias
partes do arquivo expiradas Não restam dados desse arquivo no streamer. Nenhuma ação adicional é necessária
NDI não está habilitado no nó Ative NDI na configuração do streamer que deve executar o ingest
o intervalo de portas de mídia NDI está esgotado Amplie o intervalo de portas de mídia NDI ou adicione um streamer com portas NDI disponíveis
a criptografia do stream está habilitada O stream usa criptografia, incompatível com a gravação separada e as cópias do arquivo. Reveja a configuração de criptografia se precisar delas
a fonte não tem um arquivo disponível Confira a gravação do stream de origem: um stream com deslocamento de tempo precisa de um arquivo de origem disponível

O histórico também contém motivos que não exigem correções:

Motivo na interface O que significa
primeira atribuição Foi criada uma atribuição pendente
melhor correspondência de etiquetas preferred O processamento foi transferido para um streamer que atende melhor às preferências
distribuição de publicações O processamento em espera foi redistribuído conforme a ocupação dos streamers
a publicação SRT não está configurada A atribuição de encaminhamento foi removida após desativar a publicação SRT
stream excluído As atribuições de um stream excluído foram removidas
o par já serve dvr parts Uma atribuição de restos já serve o arquivo; não é necessária uma limpeza separada
o par já serve como edge O streamer já entrega esse stream como edge; não é necessária uma limpeza separada
arquivo órfão Foi atribuída a limpeza de um arquivo que já não tem configuração de stream

Três casos não pertencem à alocação:

  • O estado fica em «desatualizado» ou «configurando» por mais de um minuto. A atribuição foi feita, mas a configuração não chegou ao streamer. Isso é entrega do slice, não alocação.
  • O banner «Um nó rejeitou a configuração do stream». A atribuição foi feita, mas o streamer recusou aplicá-la; o motivo aparece em vermelho na coluna Aplicado. O que precisa de conserto é a configuração do stream, não a alocação.
  • É preciso entender por que um stream foi mudado. O histórico da aba Layout guarda o motivo de cada mudança junto com o número da execução.

Para publicações, confira separadamente as atribuições de processamento, recepção inicial e cópias do arquivo. A aplicação das atribuições existentes não significa que todas as demandas foram atendidas. A falta de capacidade GPU pode deixar o stream sem processamento; a ausência de um streamer adequado para a cópia, sem gravação adicional.
