Placas de captura¶
Placas de captura mostra as placas nos streamers do cluster. Expanda uma linha para ver as entradas e os links para os streams atribuídos. Esta página explica a indicação PCIe para placas V4L2, incluindo DeckLink.
Como ler a indicação PCIe¶
A coluna Barramento mostra os endereços da placa e das portas PCIe anteriores. Cada link indica sua velocidade e largura atuais e, entre parênteses, os máximos. 8 GT/s ×4 (max 8 GT/s ×8) significa quatro pistas Gen3 ativas num link que suporta oito: o tamanho físico do conector da placa-mãe não determina a conexão elétrica.
Captura de vídeo / limite PCIe, entradas ativas descreve a captura ativa, não todos os streams configurados. GB/s significa gigabytes por segundo, não gigabits.
- Largura de banda PCIe insuficiente — a carga calculada das capturas ativas excede o limite físico de pelo menos um link. A placa e suas entradas ativas exibem uma indicação vermelha.
- Limite físico PCIe não excedido — os dados disponíveis não mostram excesso. Isso não garante uma captura correta nem banda disponível.
- Largura de banda desconhecida — faltam dados para um diagnóstico atual ou o snapshot está desatualizado.
O cartão de entrada na página do stream também mostra um indicador vermelho PCIe e um link Carga total / capacidade PCIe para as placas de captura. O erro pode aparecer mesmo com a chegada de quadros. «Atribuído a stream» descreve a atribuição, não a qualidade do vídeo.
A carga de vídeo é um limite inferior (≥); a capacidade PCIe, um limite superior (≤). O cálculo usa o tamanho do quadro transferido, incluindo o passo da linha, e a taxa de quadros. É vídeo sem compressão entre a placa e a memória, não o bitrate H.264/H.265 de saída. A capacidade depende do link atual e dos limites das portas anteriores; numa porta compartilhada somam-se as cargas conhecidas das capturas ativas. Áudio, sobrecarga PCIe e outros dispositivos reduzem a margem.
Exemplo: quatro entradas HDMI¶
As capturas de tela de demonstração mostram uma DeckLink Quad HDMI Recorder com quatro entradas ativas e um link Gen3 ×4. É a interface real com snapshots API fixos, não uma medição do estado atual de uma instalação de produção.
Para Gen3 ×4, o limite superior após a codificação de linha é 8 × 10⁹ × 4 × 128/130 ÷ 8 ≈ 3.938 GB/s. A placa do exemplo transfere ARGB, quatro bytes por pixel, sem preenchimento adicional nas linhas.

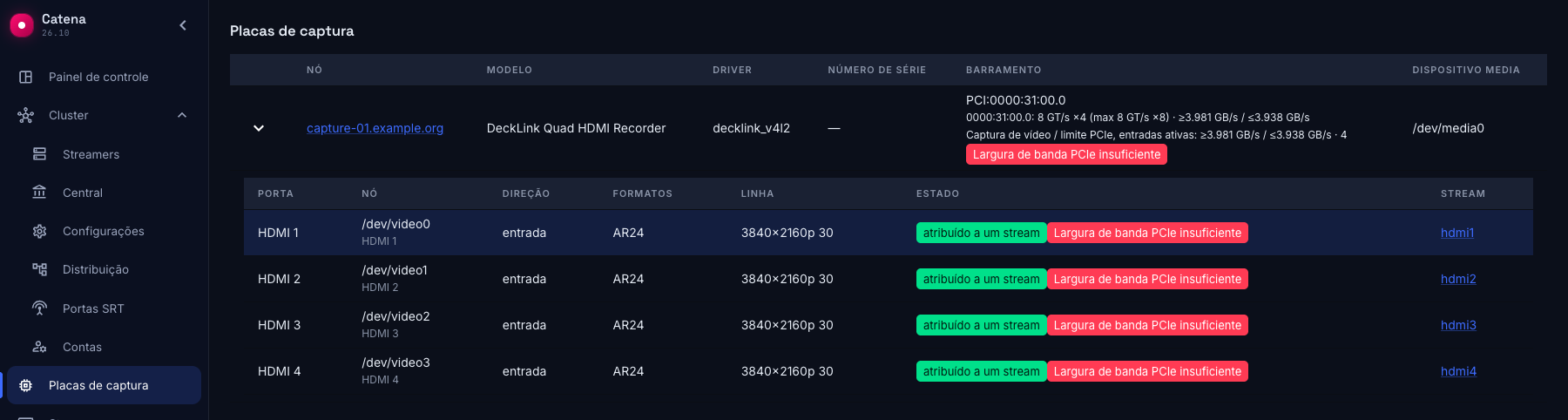

Quatro capturas 3840×2160 a 30 fps exigem pelo menos 4 × 3840 × 2160 × 4 × 30 = 3 981 312 000 bytes/s, ou 3.981 GB/s. Isso excede 3.938 GB/s: a placa e as quatro entradas mostram um erro.

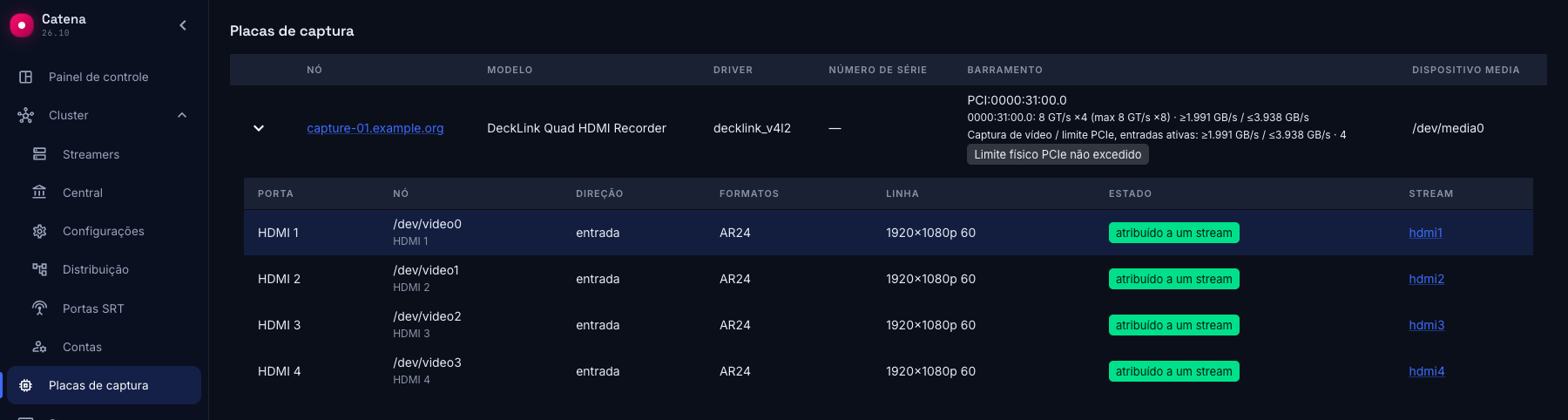

Ao mudar as quatro fontes para 1920×1080 a 60 fps, a carga cai para 4 × 1920 × 1080 × 4 × 60 = 1 990 656 000 bytes/s. A interface arredonda para 1.991 GB/s. A indicação vermelha desaparece e surge «Limite físico PCIe não excedido».
O exemplo fixa o sinal e o formato: esses números não se aplicam a outro formato de pixel, preenchimento de linhas ou taxa de quadros.
Como resolver a falta de banda¶
- Siga o link do cartão de entrada e confira o link ativo, o número de capturas e o formato do sinal.
- Reduza a resolução ou a taxa de quadros do sinal de saída real da fonte, ou pare capturas desnecessárias que compartilham o barramento. A resolução da área de trabalho do Windows pode diferir do «Modo de sinal ativo»: reduzir apenas a área de trabalho não reduz um sinal HDMI 4K.
- Se precisar do modo original, mova a placa para um slot com largura elétrica suficiente e confira as portas PCIe anteriores. Desligue o servidor conforme as instruções do fabricante antes de mover a placa.
- Recarregue a página após a atualização das estatísticas, confirme que o erro desapareceu e confira separadamente o vídeo e os erros da entrada do stream.
Reduzir o bitrate do transcodificador não reduz a transferência de quadros sem compressão por PCIe. A indicação vermelha não altera a fonte nem para a captura automaticamente.
Quando faltam dados¶

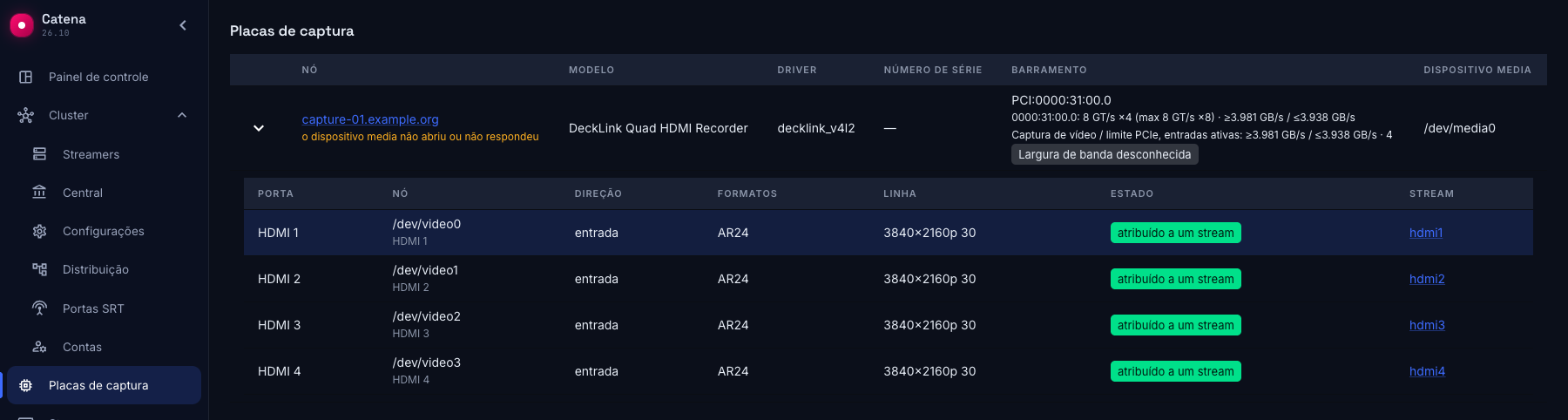

Velocidade ou largura de link desconhecidas, formato de captura ativa ausente ou dados de um streamer antigo não significam banda suficiente. Quando o streamer fica inacessível ou a consulta falha, o inventário pode continuar visível, mas a indicação vermelha antiga da porta deixa de ser apresentada como erro atual.
Restabeleça a conexão ou resolva a falha de consulta e obtenha estatísticas novas. Reinstalar o driver não é uma solução universal para largura elétrica PCIe insuficiente.
