Estado de la colocación

Cada asignación y cada mudanza el layouter las registra junto con su motivo. A las preguntas «por qué este stream está aquí» y «por qué no está aquí» responde la interfaz.

Las decisiones se ven en tres lugares.

  • Distribución — un elemento del menú lateral; la pantalla misma se titula Layouter. El trabajo del subsistema entero: la última ejecución y el historial de ejecuciones.
  • La pestaña Layout de la página del stream — el estado de la colocación, las demandas sin cubrir, las asignaciones vigentes de ese stream y el historial de cambios. Una demanda sin cubrir es una asignación que el stream necesita pero que no se pudo crear.
  • El slice de streams en la página del streamer — qué se entregó a una máquina: todas sus asignaciones con roles y configuraciones de servidor. Está descrito en el diagnóstico del streamer.

La última ejecución

La primera tarjeta de la pantalla Layouter responde si su cambio ya se ha tenido en cuenta. Lleva el número de la ejecución, la hora, el resultado y los contadores de lo hecho. Si la ejecución es más antigua que su edición, el cambio todavía no se ha procesado.

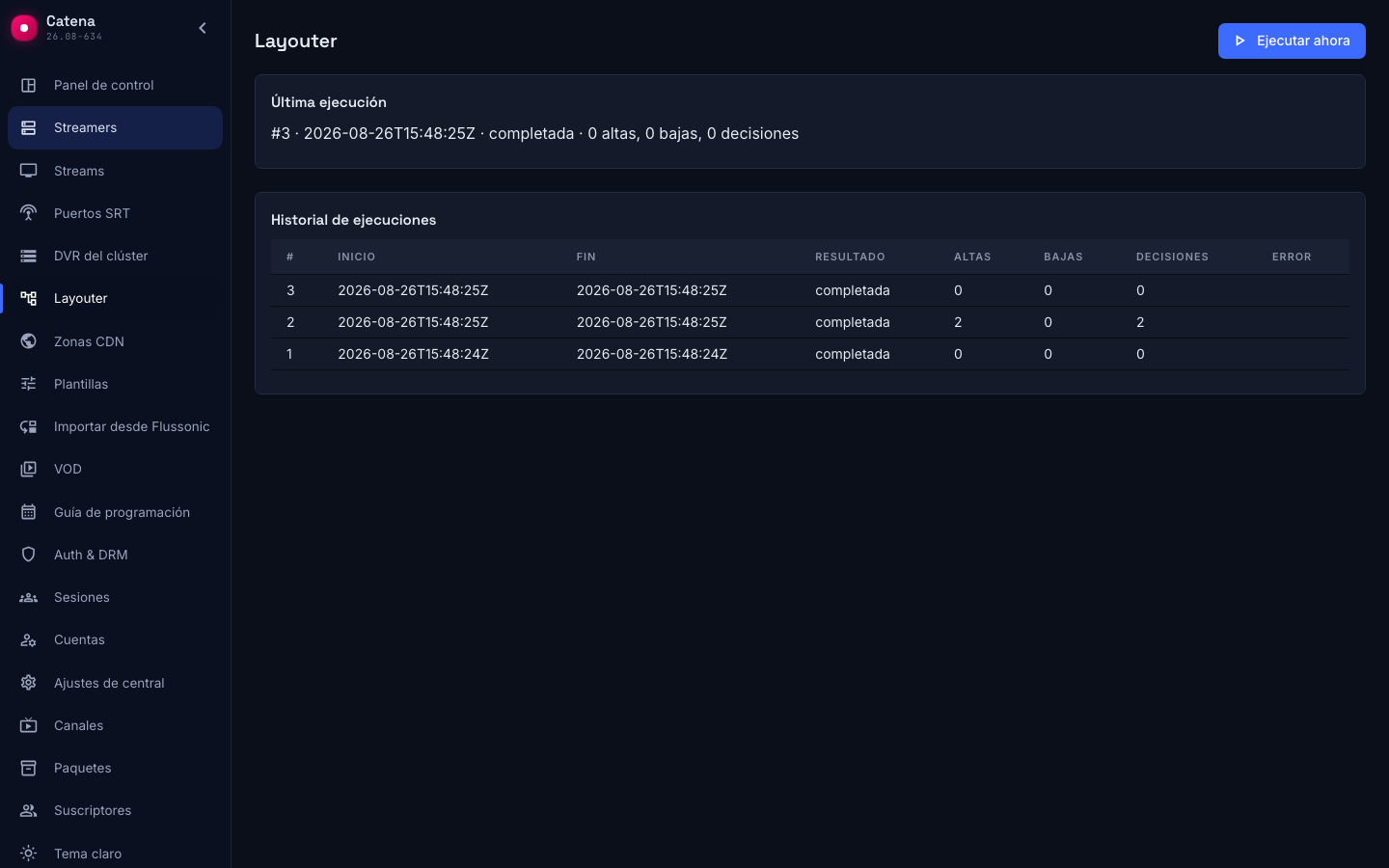

La pantalla Layouter: la última ejecución y el historial

Casi nunca hay nada que esperar. La ejecución arranca sola cuando cambia la configuración, y cada pocos segundos el layouter comprueba, incluso sin cambios, si hace falta recalcular las asignaciones. Junto a la tarjeta hay un botón Ejecutar ahora que hace lo mismo de inmediato. Su respuesta Entrada sin cambios, ejecución omitida significa que desde la ejecución anterior nada ha cambiado y no hay nada que recalcular.

Historial de ejecuciones

El historial responde cuándo el layouter cambió las asignaciones por última vez, con qué frecuencia lo hace y si alguna ejecución se interrumpió. La tabla va de las ejecuciones nuevas a las viejas: cuándo empezó y terminó, cómo acabó y cuántos cambios trajo.

  • Altas — cuántas asignaciones se crearon o se actualizaron.
  • Bajas — cuántas asignaciones se retiraron.
  • Decisiones — cuántas entradas se añadieron al diario de decisiones de los streams. No es la suma de las dos anteriores: mudar un stream a otro streamer es una entrada del diario, aunque en las asignaciones se vea como una baja más un alta.

Hay tres resultados. Completada — la ejecución llegó al final. Fallida — el texto del error está en la última columna. Interrumpida — la ejecución no llegó al final, o está corriendo ahora mismo y aún no tiene hora de fin.

Una ejecución con ceros en todos los contadores es un resultado normal. La entrada cambió, pero no hubo que reasignar nada.

Del lado del stream

Por qué el stream está asignado justo aquí lo muestra la pestaña Layout de la página del stream. Sobre la tabla está el estado de la colocación. Responde si los streamers ejecutaron la decisión del layouter, no si el stream funciona.

  • aplicado — la configuración llegó a todos los streamers asignados.
  • configurando — la decisión está tomada, aún sin confirmación.
  • desactualizado — un streamer sigue con una versión vieja.
  • rechazado — un streamer se negó a aplicar la configuración; el motivo está en la tabla.
  • sin ubicar — el stream no tiene asignaciones.

La tabla Layout actual lleva las asignaciones vigentes del stream.

  • Config — la flecha despliega la configuración entregada al streamer. Su contenido depende del rol de asignación: el procesamiento de publicación incluye una entrada de publicación y los parámetros de transcodificación y grabación si están activados; el reenvío incluye una entrada de publicación y un push publish-relay que envía el stream al procesador.
  • Streamer y Rol — dónde corre el stream y qué hace esa máquina para él.
  • Config editada — cuándo se cambió por última vez la configuración del stream. El valor pertenece al stream y es el mismo en todas las filas.
  • Aplicado — hasta dónde ha llegado este streamer. Aquí verá la hora de la configuración que tuvo en cuenta, o «todavía no», o el motivo por el que rechazó la configuración. Una hora más antigua que la de Config editada significa que la edición todavía no ha llegado a esta máquina.
  • Creado y Actualizado — cuándo apareció la asignación y cuándo el layouter rearmó por última vez la configuración para ella.
  • Motivo — por qué la asignación apareció o cambió.

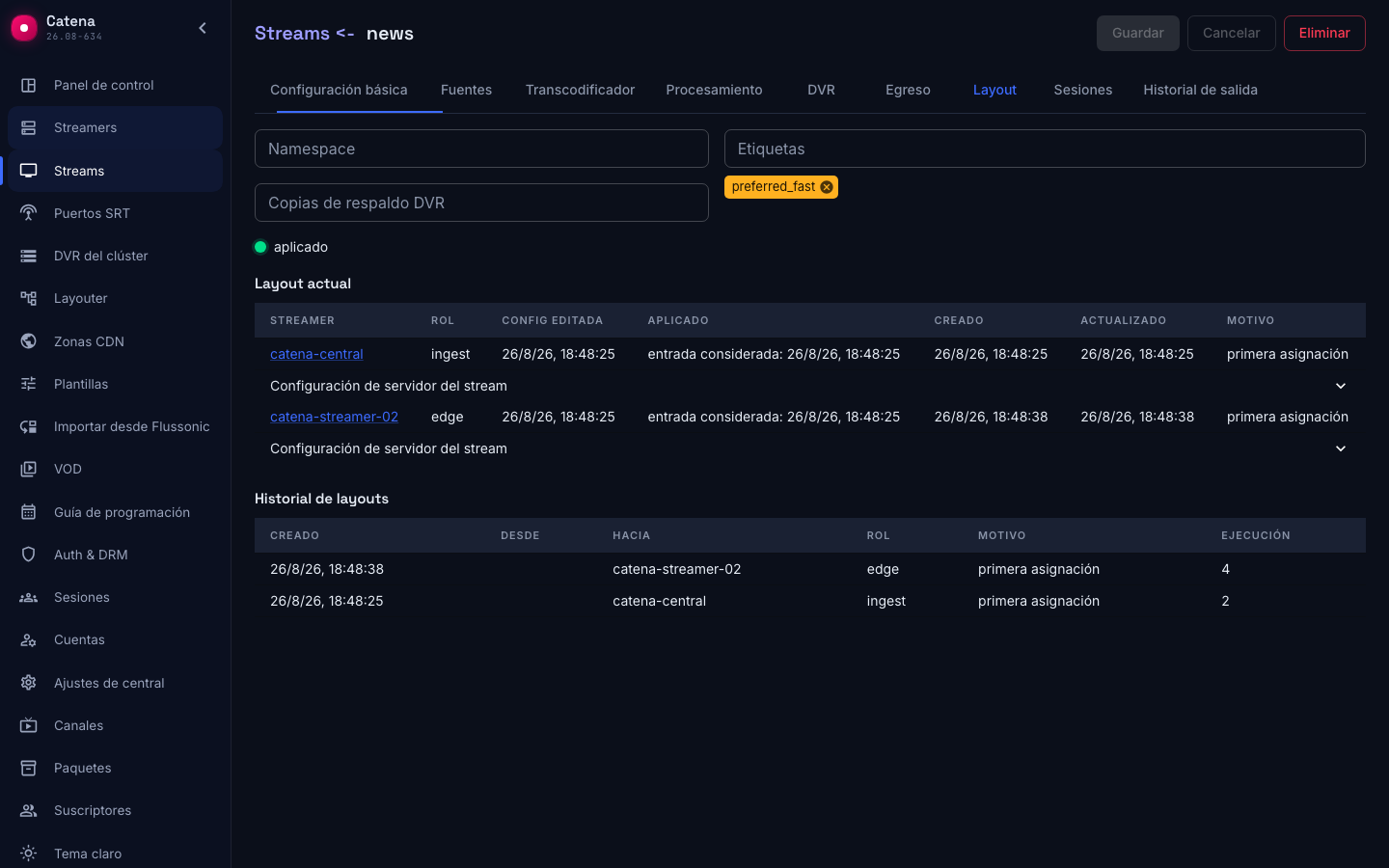

La pestaña Layout del stream: asignaciones de ingest y edge, la configuración de servidor de ingest desplegada, historial debajo

Más abajo está el historial de asignaciones: desde, hacia, rol, motivo y número de ejecución. Por él se ve cuándo y por qué motivo se mudó un stream.

En esta misma pestaña se editan el Namespace, las Etiquetas y las Copias de respaldo DVR del stream — qué gobiernan.

Si un stream está en otro sitio o en ninguno

Ese stream está en rojo en la lista de streams, y en la cabecera de su página hay un aviso El layouter no creó todas las asignaciones del stream. El botón del aviso abre la pestaña Layout, donde sobre la tabla de asignaciones está el bloque Necesidades de asignación sin cubrir. En él, por cada rol — cuántas asignaciones necesita el stream, cuántas se crearon y por qué motivos no encajaron los demás streamers.

ingest: 0 de 1 asignados — rechazados: 2 × al nodo le falta una etiqueta requerida por el stream

Se lee así: el stream necesita un ingest, no se creó ninguno, y a ambos streamers les falta una etiqueta que el stream exige. El motivo nombra exactamente qué comprobar.

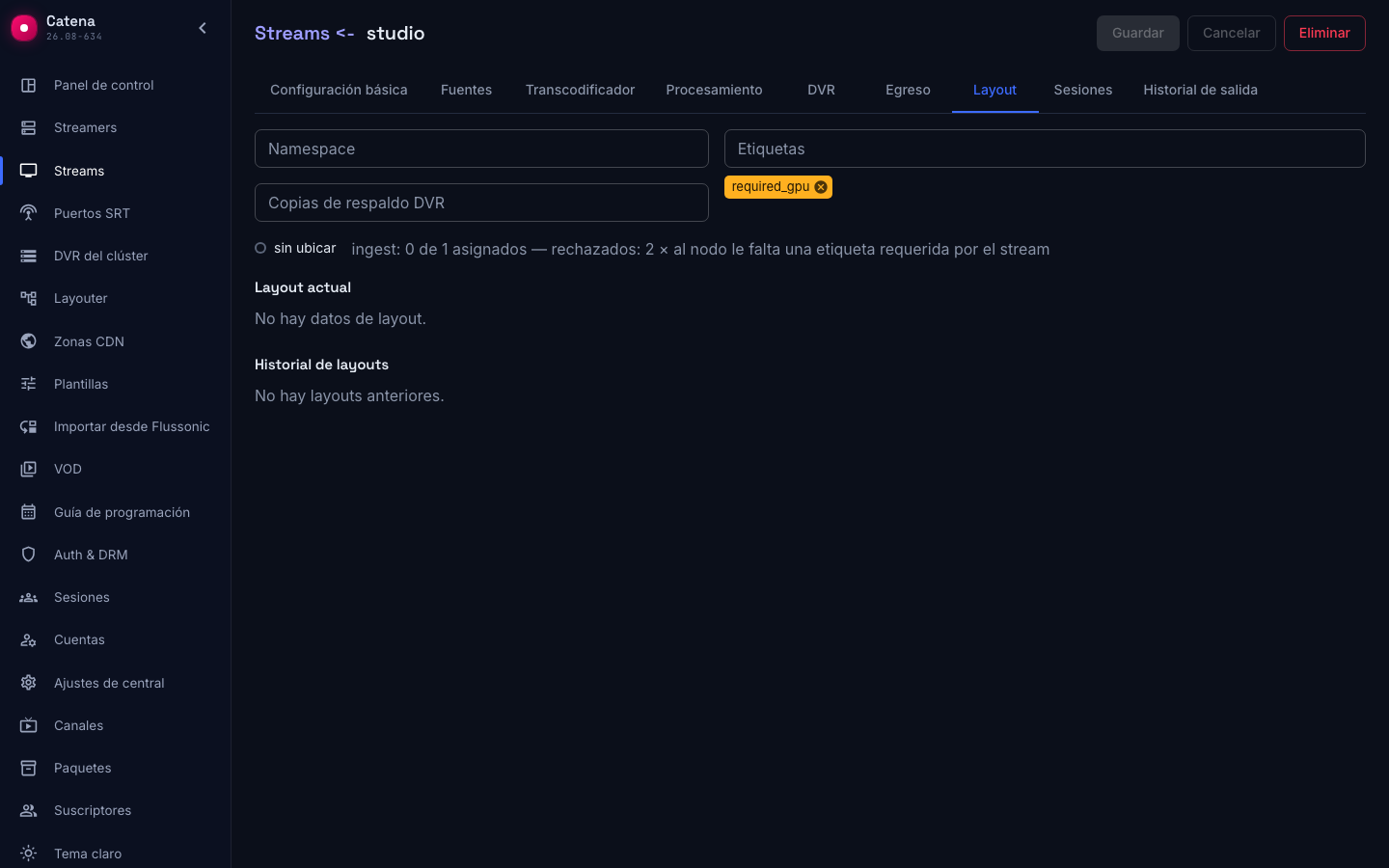

Un stream sin asignación: el aviso en la cabecera y el bloque de la demanda sin cubrir con el motivo de rechazo

Motivo en la interfaz Qué hacer
namespace no coincide Comparar el Namespace del stream en la pestaña Layout y el de los streamers en la pestaña Clúster. Los valores deben coincidir literalmente, vacío con vacío
al nodo le falta una etiqueta requerida por el stream El stream lleva required_X. Añadir la propiedad X a un streamer o quitar el requisito del stream
al stream le falta una etiqueta requerida por el nodo El caso inverso. Añadir la propiedad X al stream o quitar required_X del streamer
límite de streams alcanzado Subir el Límite de streams del streamer o liberar la máquina mudando parte de los streams
el nodo no tiene tarjetas de transcodificación Al stream se le fijó codificación en NVIDIA y ninguno de los streamers aptos tiene tarjetas. Unir una máquina con tarjetas o pasar el stream a CPU
el nodo no tiene almacenamiento de archivo El stream tiene archivo configurado y el streamer no tiene discos de archivo — el de ingest o el streamer DVR al que le corresponde la grabación. Configurarlos en los ajustes del streamer
el archivo del nodo está lleno La ocupación de los discos supera el Límite de DVR, %. Liberar espacio o subir el umbral
sin dirección utilizable Compruebe las direcciones de conexión y entrega del streamer y de la fuente. El reenvío de publicaciones necesita una dirección accesible del procesador; la entrega de archivo, la dirección del streamer que lo almacena
rol del nodo no compatible Compruebe Rol en Clúster: se necesita el rol Streamer. Para una copia en un namespace con streamers DVR, hace falta otro streamer DVR
nodo offline Los streamers aptos no están reportando. Vea el registro y el diagnóstico del streamer
el nodo es un nodo edge Un streamer edge no recibe publicaciones ni realiza ingest, procesamiento de publicaciones o grabación de copias. Se necesita un streamer sin Nodo edge
el nodo es un nodo DVR Un streamer DVR no realiza ingest ni procesa publicaciones. Se necesita un streamer sin Nodo DVR
conflicto con el nodo dvr record No se crea una copia, una asignación de restos ni una limpieza en el streamer que graba este stream. La copia necesita otro streamer apto con almacenamiento de archivo
capacidad de transcodificación superada Compruebe el límite GPU y las resoluciones de salida. Añada un streamer con capacidad suficiente o reduzca la transcodificación; aumente el límite solo si hay recursos
procesamiento de publicación sin asignar Primero resuelva la demanda sin cubrir de publicación: el reenvío y la copia necesitan un procesador
la recepción de publicaciones está desactivada en el nodo Active Recepción inicial de publicaciones en el streamer que deba recibir conexiones SRT
conflicto con la recepción de publicaciones Para la copia, elija un streamer con Recepción inicial de publicaciones desactivada y almacenamiento de archivo configurado
conflicto con el procesamiento de publicaciones La asignación entra en conflicto con el procesamiento de este stream. La copia necesita otro streamer
sobrecarga de CPU El uso del procesador supera el 90%. Libere recursos o añada un streamer
sobrecarga de red Compruebe el tráfico y el Límite de red, kbit/s. Reduzca la carga de red o añada un streamer; aumente el límite solo dentro del ancho de banda disponible
ingest sin asignar Resuelva la demanda sin cubrir de ingest: las asignaciones dependientes necesitan una fuente
conflicto con el nodo ingest La copia necesita otro streamer: no puede compartir servidor con el ingest del mismo stream
conflicto con un nodo backup El streamer ya tiene una copia de este archivo. No hace falta una asignación separada de restos o limpieza
nodo retirado del clúster Compruebe el registro de streamers. Si el servidor debe estar en el clúster, restablezca la conexión y apruebe su registro
stream deshabilitado Active el stream para reanudarlo
DVR deshabilitado Active la grabación en DVR si necesita archivo
número de backups reducido Compruebe Copias de respaldo DVR en Layout. Aumente el valor si necesita más copias
partes del archivo expiradas Ya no quedan restos de este archivo en el streamer. No se necesita ninguna acción
NDI no está habilitado en el nodo Active NDI en la configuración del streamer que deba realizar el ingest
se ha agotado el rango de puertos multimedia NDI Amplíe el rango de puertos multimedia NDI o añada un streamer con puertos NDI disponibles
el cifrado del stream está habilitado El stream usa cifrado, incompatible con la grabación separada y las copias del archivo. Revise la configuración de cifrado si las necesita
la fuente no tiene un archivo disponible Compruebe la grabación del stream de origen: un stream con desplazamiento temporal necesita un archivo de origen disponible

El historial también contiene motivos que no requieren correcciones:

Motivo en la interfaz Qué significa
primera asignación Se creó una asignación pendiente
mejor coincidencia de etiquetas preferred El procesamiento se trasladó a un streamer que se ajusta mejor a las preferencias
distribución de publicaciones Se redistribuyó el procesamiento en espera según la ocupación de los streamers
la publicación SRT no está configurada Se eliminó la asignación de reenvío al desactivar la publicación SRT
stream eliminado Se eliminaron las asignaciones de un stream borrado
el par ya sirve dvr parts Una asignación de restos ya sirve el archivo; no hace falta una limpieza separada
el par ya sirve como edge El streamer ya entrega este stream como edge; no hace falta una limpieza separada
archivo huérfano Se asignó la limpieza de un archivo que ya no tiene configuración de stream

Tres casos no pertenecen a la colocación:

  • El estado se queda en «desactualizado» o «configurando» más de un minuto. La asignación está hecha, pero la configuración no ha llegado al streamer. Eso es entrega del slice, no colocación.
  • El aviso «Un nodo rechazó la configuración del stream». La asignación está hecha, pero el streamer se negó a aplicarla; el motivo está en rojo en la columna Aplicado. Lo que hay que corregir es la configuración del stream, no la colocación.
  • Hace falta saber por qué se mudó un stream. El historial de la pestaña Layout guarda el motivo de cada cambio junto con el número de la ejecución.

Para publicaciones, compruebe por separado las asignaciones de procesamiento, recepción inicial y copias de archivo. Que las asignaciones estén aplicadas no significa que todas las demandas estén cubiertas. La falta de capacidad GPU puede dejar el stream sin procesamiento; la ausencia de un streamer apto para la copia, sin grabación adicional.
