Tarjetas de captura¶
Tarjetas de captura muestra las tarjetas de los streamers del clúster. Expanda una fila para ver las entradas y los enlaces a los streams asignados. Esta página explica la indicación PCIe para tarjetas V4L2, incluidas las DeckLink.
Cómo leer la indicación PCIe¶
La columna Bus muestra las direcciones de la tarjeta y de los puertos PCIe anteriores. Cada enlace indica su velocidad y ancho actuales y, entre paréntesis, los máximos. 8 GT/s ×4 (max 8 GT/s ×8) significa cuatro líneas Gen3 activas en un enlace que admite ocho: el tamaño físico del conector de la placa base no determina la conexión eléctrica.
Captura de vídeo / límite PCIe, entradas activas describe la captura activa, no todos los streams configurados. GB/s significa gigabytes por segundo, no gigabits.
- Ancho de banda PCIe insuficiente — la carga calculada de las capturas activas supera el límite físico de al menos un enlace. La tarjeta y sus entradas activas muestran una indicación roja.
- Límite físico PCIe no superado — los datos disponibles no muestran un exceso. Esto no garantiza una captura correcta ni ancho de banda disponible.
- Ancho de banda desconocido — faltan datos para un diagnóstico actual o la instantánea está desactualizada.
La tarjeta de entrada de la página del stream también muestra un indicador rojo PCIe y un enlace Carga total / capacidad PCIe a las tarjetas de captura. El error puede aparecer aunque sigan llegando fotogramas. «Asignado a stream» describe la asignación, no la calidad del vídeo.
La carga de vídeo es un límite inferior (≥); la capacidad PCIe, uno superior (≤). El cálculo usa el tamaño del fotograma transferido, incluido el paso de fila, y la frecuencia de fotogramas. Es vídeo sin comprimir entre la tarjeta y la memoria, no el bitrate H.264/H.265 de salida. La capacidad depende del enlace actual y de los límites de los puertos anteriores; en un puerto compartido se suman las cargas conocidas de las capturas activas. El audio, la sobrecarga PCIe y otros dispositivos reducen el margen.
Ejemplo: cuatro entradas HDMI¶
Las capturas de pantalla de demostración muestran una DeckLink Quad HDMI Recorder con cuatro entradas activas y un enlace Gen3 ×4. Es la interfaz real con instantáneas API fijas, no una medición del estado actual de una instalación de producción.
Para Gen3 ×4, el límite superior tras la codificación de línea es 8 × 10⁹ × 4 × 128/130 ÷ 8 ≈ 3.938 GB/s. La tarjeta del ejemplo transfiere ARGB, cuatro bytes por píxel, sin relleno adicional de filas.

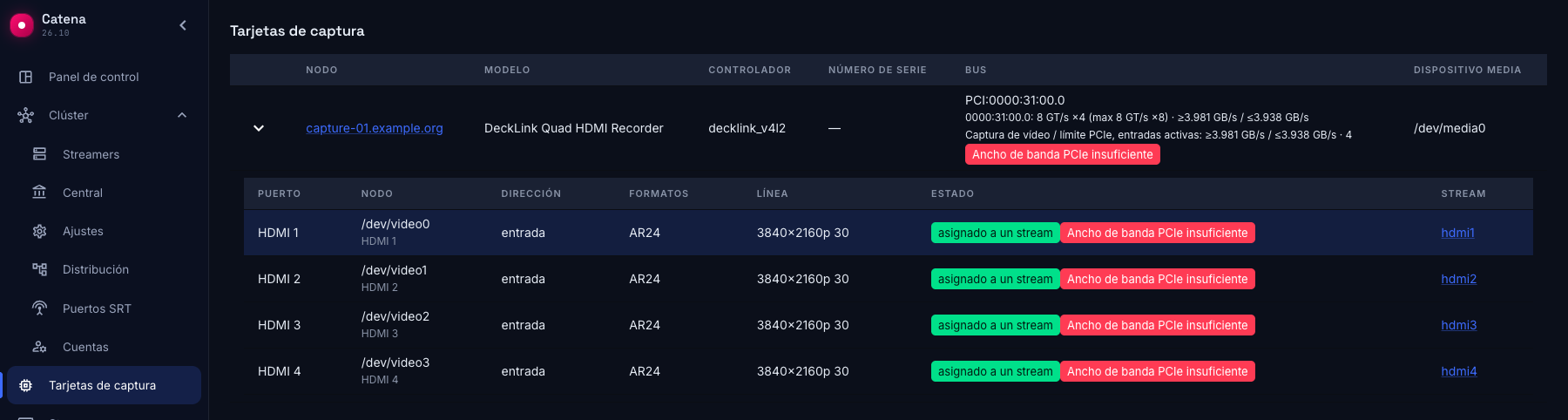

Cuatro capturas 3840×2160 a 30 fps necesitan al menos 4 × 3840 × 2160 × 4 × 30 = 3 981 312 000 bytes/s, es decir, 3.981 GB/s. Superan 3.938 GB/s: la tarjeta y las cuatro entradas muestran un error.

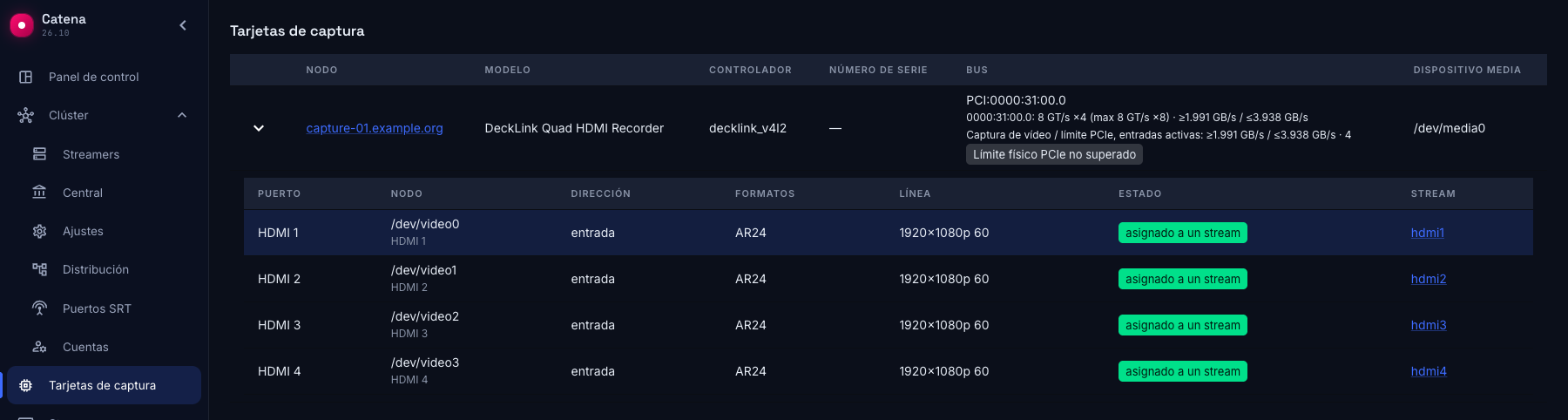

Al cambiar las cuatro fuentes a 1920×1080 a 60 fps, la carga baja a 4 × 1920 × 1080 × 4 × 60 = 1 990 656 000 bytes/s. La interfaz la redondea a 1.991 GB/s. La indicación roja desaparece y aparece «Límite físico PCIe no superado».
El ejemplo fija la señal y el formato: estas cifras no se aplican a otro formato de píxel, relleno de filas o frecuencia.
Cómo resolver la falta de ancho de banda¶
- Siga el enlace desde la tarjeta de entrada y compruebe el enlace activo, el número de capturas y el formato de señal.
- Reduzca la resolución o frecuencia de la señal de salida real de la fuente, o detenga capturas innecesarias que comparten el bus. La resolución del escritorio de Windows puede diferir del «Modo de señal activa»: reducir solo el escritorio no reduce una señal HDMI 4K.
- Si necesita el modo original, mueva la tarjeta a una ranura con suficiente ancho eléctrico y compruebe los puertos PCIe anteriores. Apague el servidor según las instrucciones del fabricante antes de mover la tarjeta.
- Recargue la página tras actualizarse las estadísticas, compruebe que desaparece el error y revise por separado el vídeo y los errores de entrada del stream.
Reducir el bitrate del transcodificador no reduce la transferencia de fotogramas sin comprimir por PCIe. La indicación roja no modifica la fuente ni detiene automáticamente la captura.
Cuando faltan datos¶

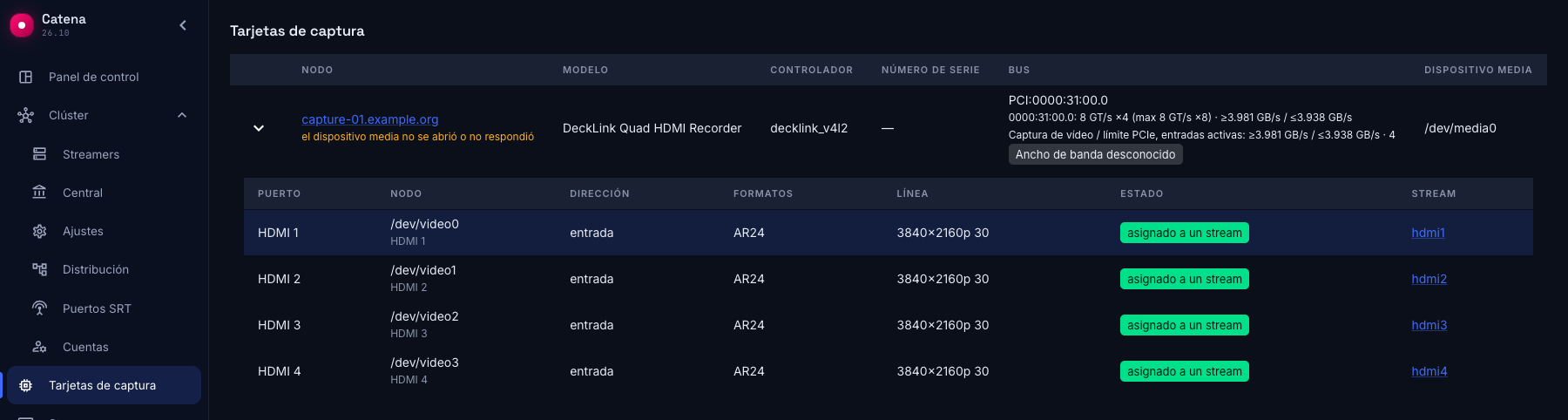

Una velocidad o un ancho de enlace desconocidos, la falta del formato de captura activa o los datos de un streamer antiguo no indican que haya ancho de banda suficiente. Si se pierde la conexión con el streamer o falla la consulta, el inventario puede seguir visible, pero la indicación roja antigua del puerto deja de mostrarse como error actual.
Restablezca la conexión o resuelva el fallo de consulta y obtenga estadísticas nuevas. Reinstalar el controlador no es una solución universal para un ancho eléctrico PCIe insuficiente.
