Captura HDMI¶

Visão geral¶

A entrada HDMI captura vídeo e áudio de uma porta HDMI de uma placa de captura. O sinal entra no sistema por um cabo ligado à placa: o notebook do apresentador, a câmera da sala de reunião, o computador com a apresentação — à entrada tanto faz o que está na outra ponta do cabo.

A captura vai sem compressão, e várias entradas de alta resolução carregam o barramento PCIe. Verifique a indicação de largura de banda antes de ligar uma quarta entrada 4K na mesma placa.

Placas suportadas¶

São suportadas placas de captura HDMI com driver V4L2. Verificada: DeckLink Quad HDMI Recorder — quatro entradas HDMI numa única placa.

A entrada detecta o padrão de sinal sozinha: os quadros chegam com a própria descrição — tamanho, varredura, frequência. Uma troca de padrão na linha é um reinício de captura rotineiro, não um erro: é assim que fica a troca de resolução do computador conectado.

Quais placas estão nos servidores, que portas têm e que sinal há nelas mostra a seção Placas de captura.

Configuração da entrada¶

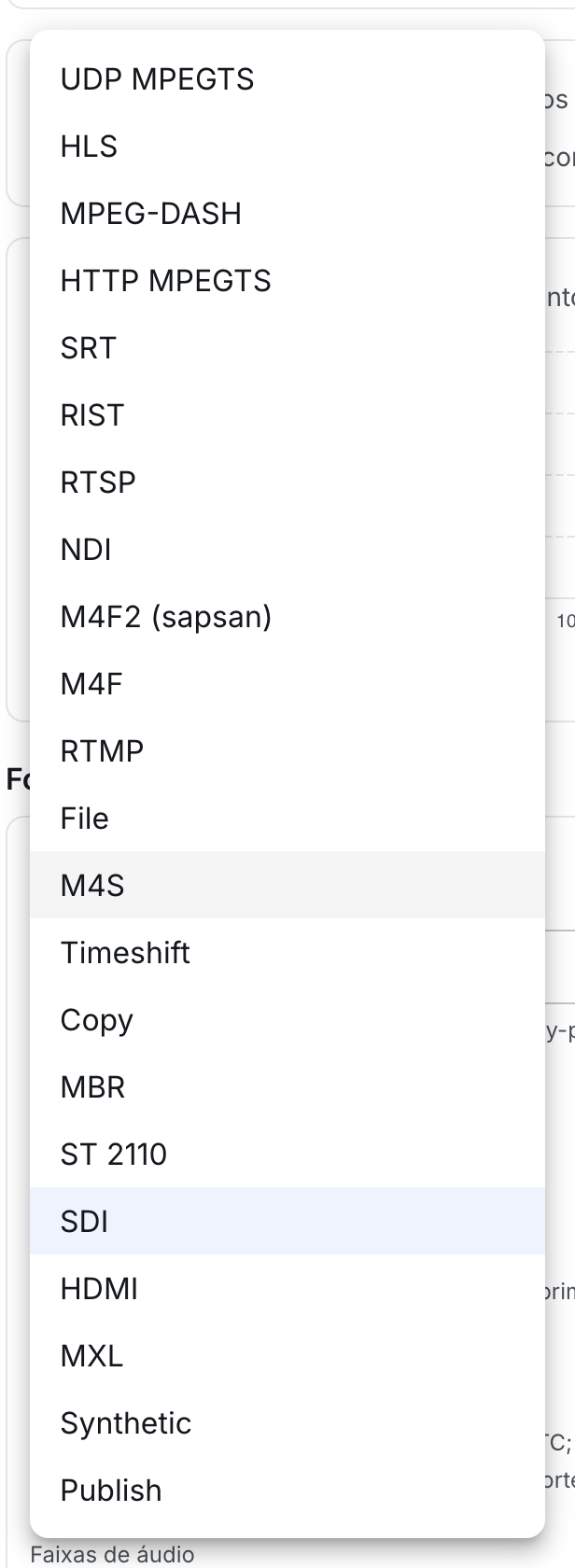

Crie uma transmissão e na aba Fontes pressione + Adicionar fonte. O protocolo é HDMI.

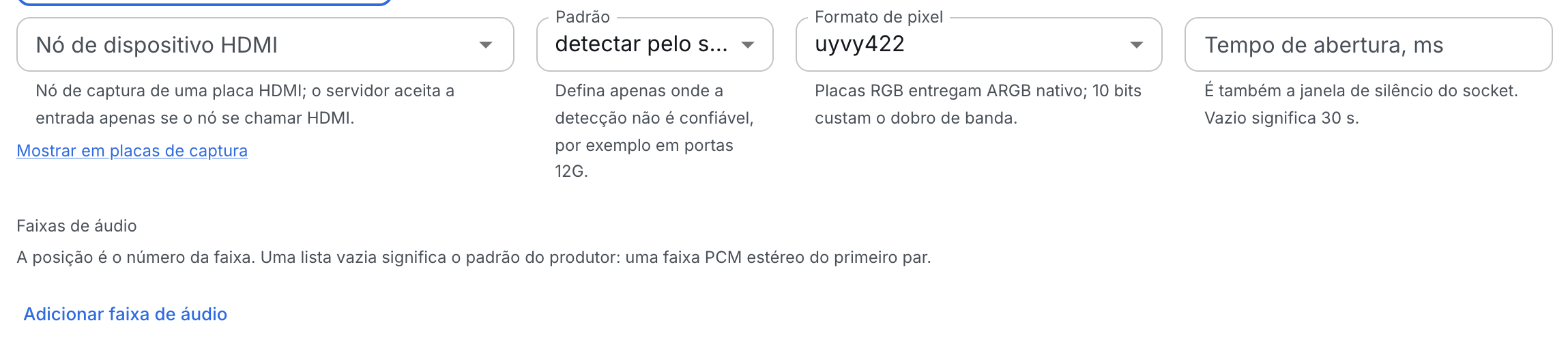

Campos da seção:

Escolha do nó¶

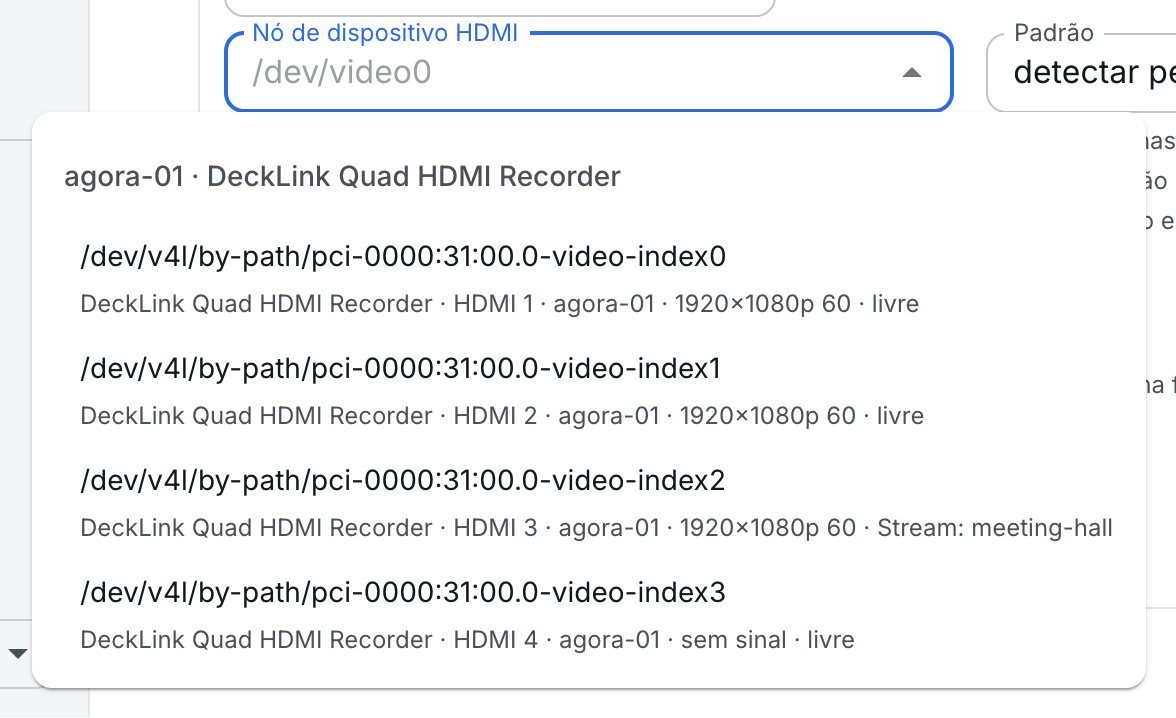

A lista oferece nós de captura de todos os servidores do cluster cujo nome diz HDMI. A linha da opção traz mais que um caminho: o modelo da placa, a porta, o servidor e o estado do sinal estão ali mesmo, e uma porta ocupada vem rotulada com a transmissão que a retém.

Para o documento da transmissão vai o link estável /dev/v4l/by-path/..., não o número /dev/videoN: o número muda ao recolocar as placas, o link não.

A lista é uma dica, não uma restrição: o caminho pode ser digitado à mão, e o campo aceita qualquer um. O pertencimento do nó o servidor verifica ao iniciar a entrada — veja abaixo.

Áudio¶

O áudio HDMI é LPCM sem compressão dentro do sinal. Por padrão a entrada monta uma faixa estéreo do primeiro par de canais; o botão Adicionar faixa acrescenta mais. Cada faixa tem números de canal a partir de um, um transporte (pcm ou smpte337) e um idioma.

Em que a entrada HDMI difere da SDI¶

As entradas HDMI e SDI compartilham o trato, mas vivem em seções distintas, e confundi-las é impossível:

• marcas de anúncios — o SCTE-104 chega no SDI por linhas auxiliares; o HDMI não as carrega, e a seção HDMI não tem campo de marcas;
• código de tempo — o SDI rege a escala da transmissão pelo código de tempo ATC; o HDMI não o tem, e a escala segue o relógio do servidor;
• licença — a recepção HDMI e a SDI são vendidas como posições distintas da grade tarifária. Se a posição HDMI não foi comprada, a seção aparece inativa com a explicação do que exatamente comprar.

Verificação de pertencimento do nó¶

O caminho do nó por si não diz se é HDMI ou SDI, por isso o servidor verifica o pertencimento ao iniciar a entrada: o driver deve nomear o nó com HDMI no nome. Um nó sem HDMI no nome — normalmente uma porta de placa SDI — a entrada não aceita: a transmissão não arranca, e no estado da entrada vê-se um erro de dispositivo. Mude a entrada para uma porta HDMI ou configure-a como seção SDI.

Um nó alimenta uma transmissão: uma configuração com uma segunda transmissão sobre o mesmo nó é rejeitada, com o campo do nó da chegada em segundo lugar destacado.

Problemas¶

• A transmissão não arranca, erro de dispositivo — o nó não se nomeou HDMI: verifique na seção Placas de captura que placa é e como se chamam suas portas.
• Na lista não há nenhum nó — o inventário de placas ainda não foi coletado ou os servidores não respondem. O campo funciona como texto comum: digite o caminho do nó à mão.
• O nó está ocupado — o nó já está atribuído a outra transmissão ou retido por um processo fora do Agora; quem o retém mostra a seção Placas de captura.
• Quadros chegam, mas a transmissão engasga com quatro entradas 4K — provável falta de largura de banda PCIe: veja a indicação.

Não esqueça Salvar: as edições da entrada chegam ao servidor apenas pelo botão.
