Captura HDMI¶
Resumen¶
La entrada HDMI captura vídeo y audio desde un puerto HDMI de una tarjeta de captura. La señal entra al sistema por un cable conectado a la tarjeta: el portátil del ponente, la cámara de la sala de reuniones, el equipo con la presentación — a la entrada le da igual qué hay al otro lado del cable.
La captura va sin comprimir, y varias entradas de alta resolución cargan el bus PCIe. Compruebe la indicación de ancho de banda antes de conectar una cuarta entrada 4K a la misma tarjeta.
Tarjetas compatibles¶
Se admiten tarjetas de captura HDMI con controlador V4L2. Verificada: DeckLink Quad HDMI Recorder — cuatro entradas HDMI en una sola tarjeta.
La entrada detecta el estándar de señal por sí misma: los fotogramas llegan con su propia descripción — tamaño, barrido, frecuencia. Un cambio de estándar en la línea es un reinicio de captura rutinario, no un error: así se ve cambiar la resolución del equipo conectado.
Qué tarjetas hay en los servidores, qué puertos tienen y qué señal hay en ellos lo muestra la sección Tarjetas de captura.

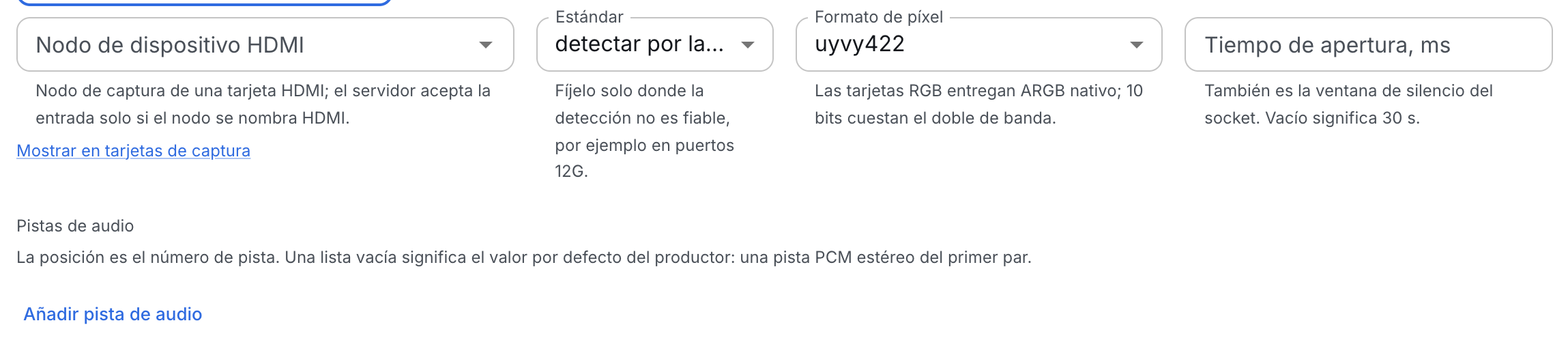

Configuración de la entrada¶

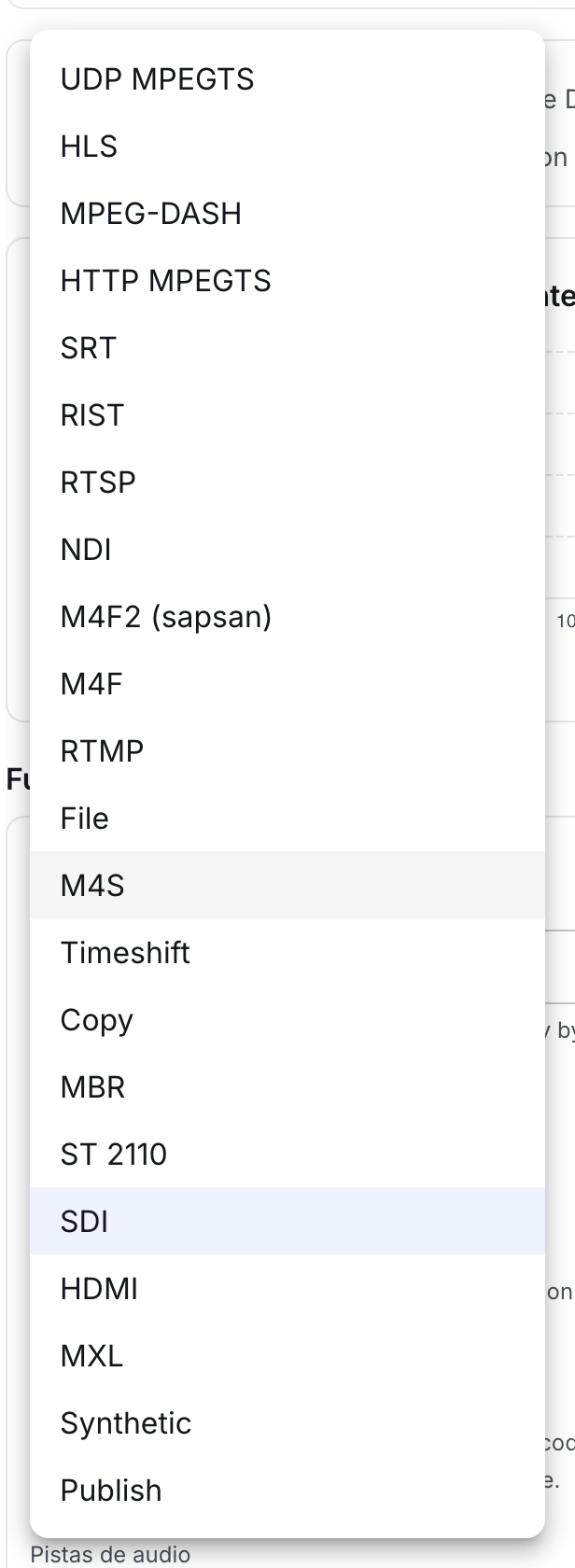

Cree una emisión y en la pestaña Fuentes pulse + Añadir fuente. El protocolo es HDMI.
Campos de la sección:
| Campo | Valor |
|---|---|
| Nodo de dispositivo | el puerto de la tarjeta HDMI del que viene la captura; se elige de la lista o se escribe a mano |
| Estándar | detectar por la señal (por defecto) o un estándar explícito: hd1080i50, hd1080p60 y otros |
| Formato de píxel | uyvy422 (8 bits, por defecto) o v210 (10 bits) |
| Tiempo de apertura, ms | cuánto esperar fotogramas antes de dar la fuente por muerta. Vacío significa 30 s |
| Pistas de audio | la distribución del audio HDMI, véase más abajo |

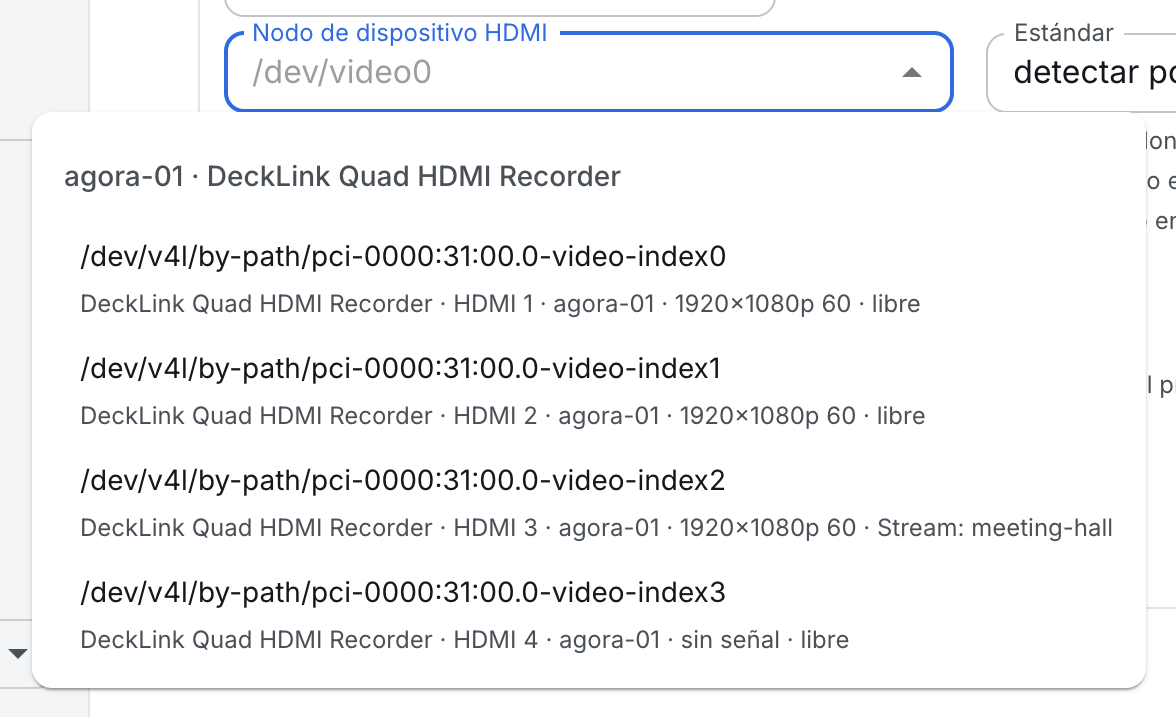

Elección del nodo¶
La lista ofrece nodos de captura de todos los servidores del clúster cuyo nombre dice HDMI. La línea de la opción trae más que una ruta: el modelo de la tarjeta, el puerto, el servidor y el estado de la señal están ahí mismo, y un puerto ocupado lleva la emisión que lo retiene.
Al documento de la emisión se va el enlace estable /dev/v4l/by-path/..., no el número /dev/videoN: el número cambia al recolocar las tarjetas, el enlace no.
La lista es una ayuda, no una restricción: la ruta se puede escribir a mano y el campo acepta cualquiera. La pertenencia del nodo la comprueba el servidor al arrancar la entrada — véase más abajo.
Audio¶
El audio HDMI es LPCM sin comprimir dentro de la señal. Por defecto la entrada monta una pista estéreo desde el primer par de canales; el botón Añadir pista añade más. Cada pista tiene números de canal desde uno, un transporte (pcm o smpte337) y un idioma.
En qué se diferencia la entrada HDMI de la SDI¶
Las entradas HDMI y SDI comparten el tracto pero viven en secciones distintas, y confundirlas es imposible:
- marcas de anuncios — el SCTE-104 llega en el SDI por líneas auxiliares; el HDMI no las lleva, y la sección HDMI no tiene campo de marcas;
- código de tiempo — el SDI guía la escala de la emisión por el código de tiempo ATC; el HDMI no lo tiene, y la escala va por el reloj del servidor;
- licencia — la recepción HDMI y la SDI se venden como posiciones distintas de la tarifa. Si la posición HDMI no está comprada, la sección aparece inactiva con la explicación de qué comprar exactamente.
Comprobación de pertenencia del nodo¶
La ruta del nodo por sí sola no dice si es HDMI o SDI, así que la pertenencia la comprueba el servidor al arrancar la entrada: el controlador debe nombrar el nodo con HDMI en el nombre. Un nodo sin HDMI en el nombre — normalmente un puerto de tarjeta SDI — la entrada no lo acepta: la emisión no arranca y en el estado de la entrada se ve un error de dispositivo. Cambie la entrada a un puerto HDMI o configúrela como sección SDI.
Un nodo alimenta una emisión: una configuración con una segunda emisión sobre el mismo nodo se rechaza, resaltándose el campo del nodo de la que llegó en segundo lugar.
Problemas¶
- La emisión no arranca, error de dispositivo — el nodo no se nombró HDMI: compruebe en la sección Tarjetas de captura qué tarjeta es y cómo se llaman sus puertos.
- En la lista no hay ni un nodo — el inventario de tarjetas aún no se ha recogido o los servidores no responden. El campo funciona como texto normal: escriba la ruta del nodo a mano.
- El nodo está ocupado — el nodo ya está asignado a otra emisión o lo retiene un proceso ajeno a Agora; quién lo retiene lo muestra la sección Tarjetas de captura.
- Llegan fotogramas pero la emisión se atasca con cuatro entradas 4K — probable falta de ancho de banda PCIe: véase la indicación.
No olvide Guardar: las ediciones de la entrada llegan al servidor solo con el botón.
